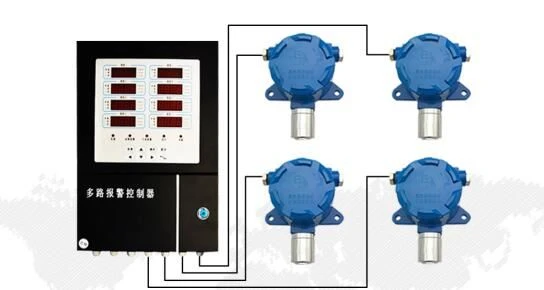

Sustav sabirnice također se naziva RS485, a sustav grana također se naziva 4-20mA model. Ova dva načina ožičenja imaju svoj odgovarajući host alarma.
Općenito govoreći, velika većina detektora plina temeljenih na sabirnici koristi 4-žicu zaštićenu jezgrom, 2 vodova za napajanje i 2 voda za signal, a udaljenost prijenosa je relativno velika, oko 1-2 km; trožilna žica, 2 napojna voda, 1 signalna linija, negativni pol napajanja i signalna linija su uobičajeni, a udaljenost prijenosa je relativno kratka, manja od 1 km.
Prednosti i nedostaci bus sustava i žica:
Prednosti bus sustava:
Signal je unificiran i vjerojatnost kvara je mala. Kontrolni sustav sabirnice nema takvih neugodnih faktora. Prenosi podatke u istom obliku na podatkovnoj liniji i povećava pouzdanost podataka. Ožičenje je jednostavno i radno opterećenje je malo. Očite prednosti sabirničkog sustava su manje ožičenja, jednostavno ožičenje i niži troškovi. Sustav s četiri sabirnice, dvije signalne linije, dvije strujne linije, jednostavno ožičenje, praktično.
Nedostaci bus sustava:
Kašnjenje signala. Podaci se brišu jedan po jedan, posebno kada ima puno sondi. Problem s napajanjem. Sve sonde imaju centralizirano napajanje preko hosta. Kada je broj sondi velik, kapacitet napajanja hosta je nedovoljan, pa je potrebno lokalno napajanje.
Prednosti 4-20mA žičanog sustava:
Sinkronizacija podataka je dobra, a napajanje je neograničeno. U usporedbi sa sustavom sabirnice, zasebnim linijskim sustavom, svaki detektor plina komunicira s kontrolerom neovisno, koji može pravovremeno prenijeti situaciju na terenu u kontrolni dio, tako da osoblje za nadzor može donijeti pravovremenu i učinkovitu prosudbu, a odgovarajuća periferna upravljačka oprema može poduzeti odgovarajuću kontrolnu radnju na vrijeme i učinkovito, kako bi se izbjegla pojava opasnih nesreća
Nedostaci 3-žilnog sustava su sljedeći:
Ožičenje je složeno. Smetnje signala su velike. Puno je ožičenja, veliko opterećenje, komplicirano ožičenje, složena instalacija i konstrukcija te visoki troškovi instalacije i materijala.
